PANTALLA LCD 2X16

PANTALLA CON 6 MICRO SWITCH

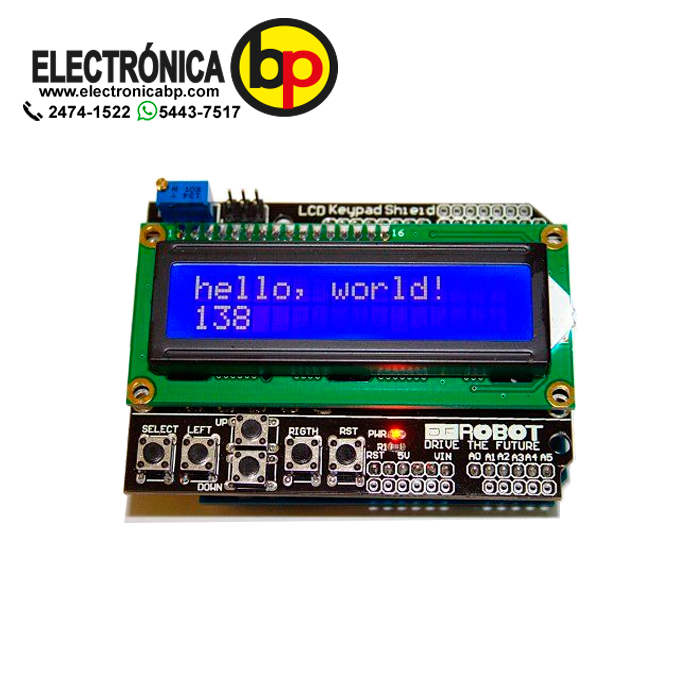

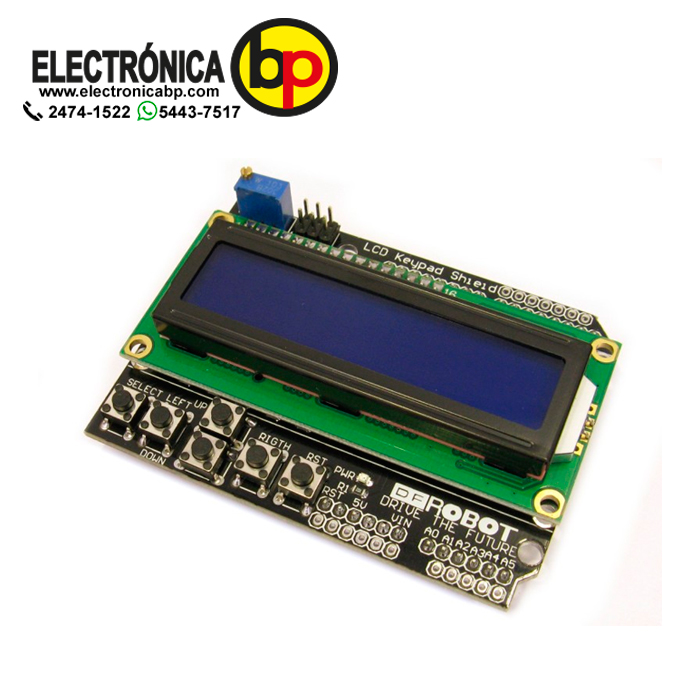

Shield teclado lcd Arduino

Este es un protector de teclado LCD muy popular para placas Arduino o Freeduino. Incluye una pantalla LCD de 2×16 y 6 botones pulsadores momentáneos. Los pines 4, 5, 6, 7, 8, 9 y 10 se utilizan para interactuar con la pantalla LCD. El pasador analógico 0 se utiliza para leer los botones pulsadores. El protector LCD admite el ajuste de contraste y las funciones de encendido / apagado retroiluminado. También expande los pines analógicos para facilitar la lectura y visualización del sensor analógico.

El shield del teclado LCD está desarrollado para placas compatibles con Arduino , para proporcionar una interfaz fácil de usar que les permita a los usuarios navegar por el menú, realizar selecciones, etc. Consiste en una pantalla LCD de fondo blanco azul de 1602 caracteres. El teclado consta de 5 teclas: seleccionar, arriba, derecha, abajo e izquierda. Para guardar los pines IO digitales, la interfaz del teclado utiliza solo un canal ADC. El valor clave se lee a través de un divisor de voltaje de 5 etapas.

Especificación

  • Voltaje de funcionamiento: 5V
  • 5 botones para suministrar un panel de control de menú personalizado
  • Botón RST para restablecer el programa arduino
  • Integre un potenciómetro para ajustar la retroiluminación
  • Clavijas de E / S ampliadas disponibles
  • Pinout Analógico Expandido con configuración DFRobot estándar para una rápida extensión del sensor
