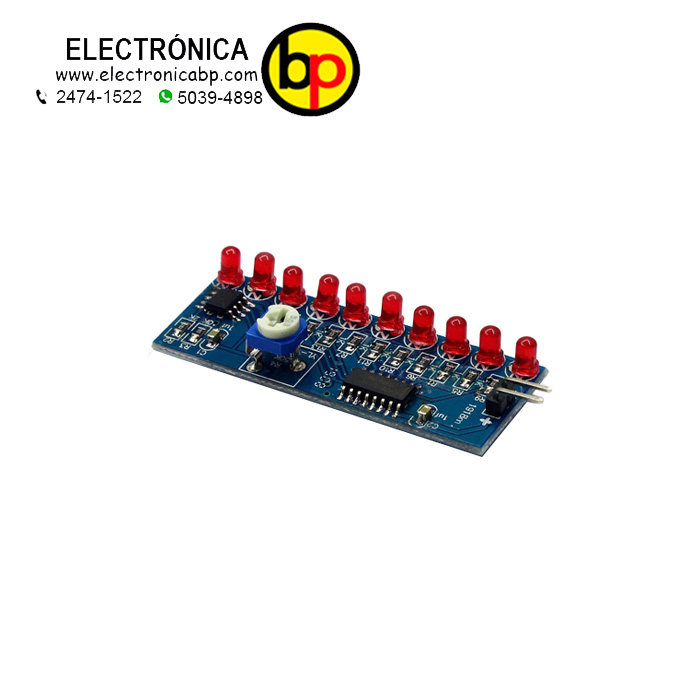

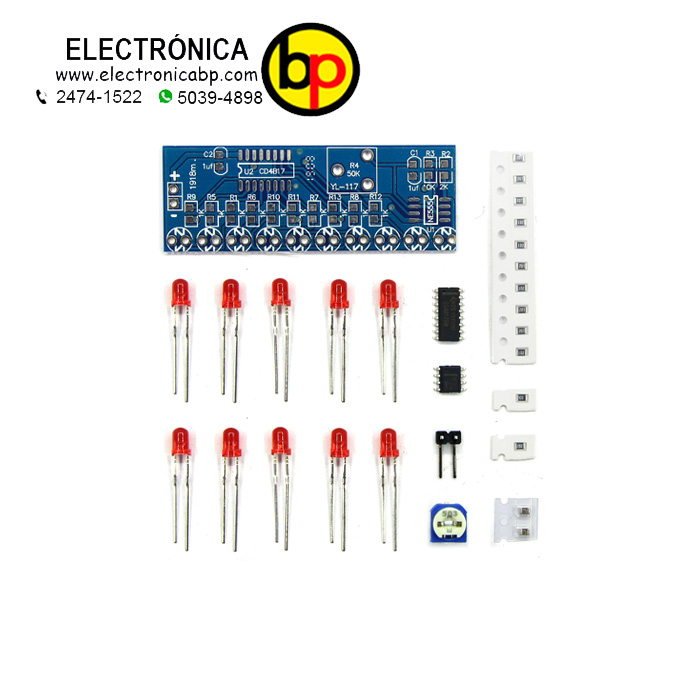

KIT SECUENCIADOR LED
- Tamaño del tablero. 53 mm * 19 mm
-
Voltaje de la fuente de alimentación: 2,5-14,5 v
-
Este paquete es producido principalmente por el circuito del contador de avance y el reloj del circuito, desde el núcleo autoexcitado NE555 de potencia multivibrador R2, R3, r4, condensadores de carga C1, C1 al iniciar la carga, NE555 2 pares aún bajos, por lo que la salida El pin 3 va de alta potencia R2, R3, R4 para cargar C1 a 2/3 voltaje de la fuente de alimentación, nivel de salida del pin 3 de alto a bajo Implementación de NE555 descarga interna, a través del condensador C1 R4, r3, NE555 Descarga de 7 pies a menos de C1 Voltaje de suministro 1/3, NE555 y nivel de 3 pies de menor a mayor. Recargue con C1 este ciclo de vibración formado. Tiempo de carga: 0,695 (R2 + R3 + R4) C1, tiempo de descarga: 0,695 (R4 + R3) C1, oscilador de frecuencia que se puede ajustar para controlar la salida de r4, señal de reloj de oscilación aplicada continua NE555 CD4017 14 pies, Terminal de salida 10 CD4017 Conectado 10 led, terminal de salida generado 10 vueltas CD4017 El nivel aplicado por la señal de reloj, D1 –D10 forma un efecto de luz de iluminación secuencial.
-
El ajuste de flujo se puede ajustar con luz led R4
