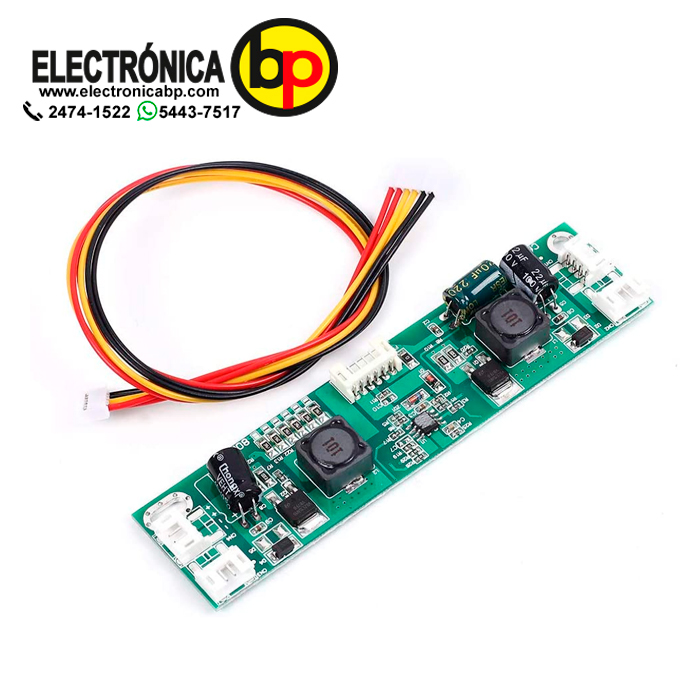

CA-266S – Tablero de retroiluminación LED para televisores de 32 a 65 pulgadas (80 a 480 mA)

1. Descripción:
Esta es CA-266S 32-65 pulgadas LED TV retroiluminación de la placa LED universal inversor 80-480 mA Constant current board.

2. Parámetros:
1>. Entrada de estado de la fuente de alimentación: compatible con entrada de 10-28 V CC.
2>. Voltaje de salida: adaptación automática por debajo de 88 V (límite mínimo para voltaje de entrada, sin depresión).

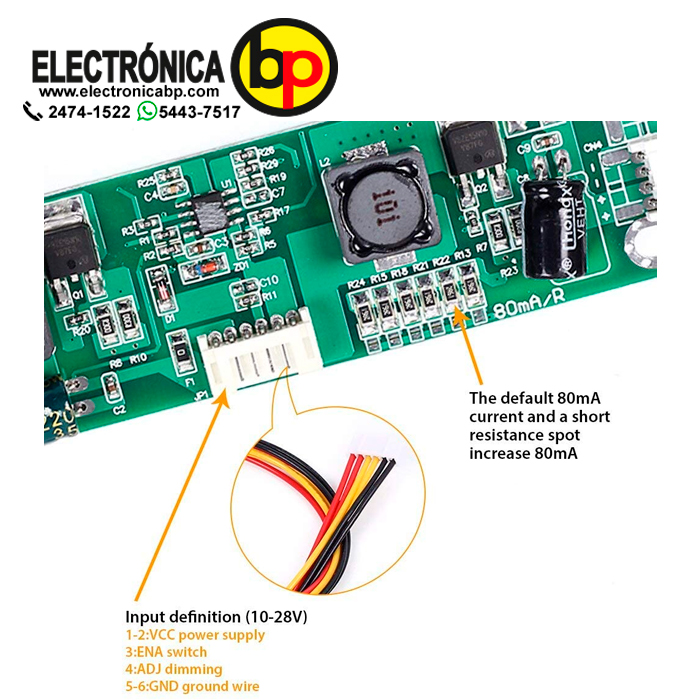

3>. Corriente de salida: 80 mA por defecto. Aumenta la corriente al acortar la resistencia R22 R21 R18 R15 R24. Cada resistencia 80 mA. 480 mA.
4>. Adecuado para barra de luz: tamaño grande de 32 a 65 pulgadas (voltaje máximo de 88 V).
5>. Definición de interfaz de entrada: 1: fuente de alimentación 2: fuente de alimentación 3:ENA control del interruptor 4: señal de ajuste de brillo (atenuación de voltaje) 5: cable de tierra 6: cable de tierra
6>. Definición de interfaz de salida: Es una interfaz paralela de cuatro (++–). Las definiciones son todas iguales.
