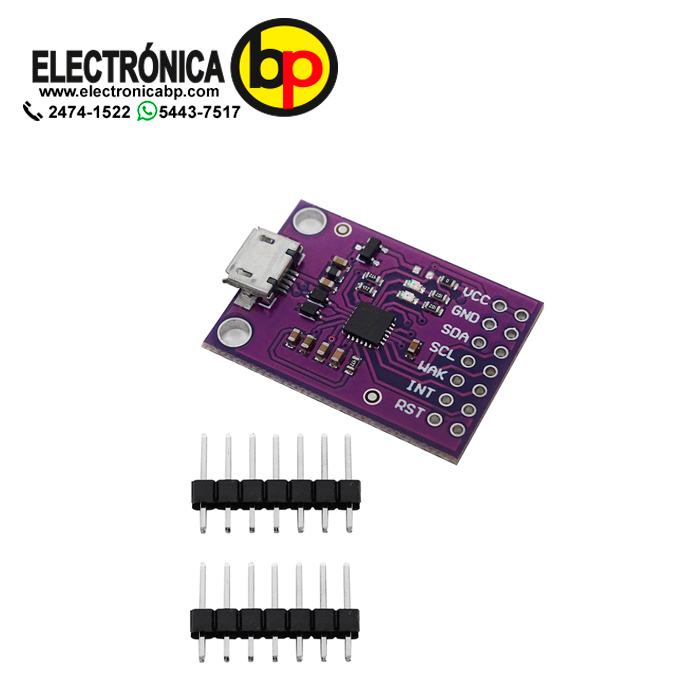

MODULO CP2112

Características del producto:

El controlador de puente Cp2112 USB a SMBus altamente integrado integra un controlador de función de velocidad completa USB 2,0, oscilador transceptor USB y 8 pines GP10. Todas las opciones de personalización y configuración se pueden seleccionar a través de un simple configurador basado en GUI. Los dispositivos estándar ocultos no necesitan desarrollar firmware y controladores complejos. Los dispositivos Cp2112 pueden realizar una conexión USB rápida con un trabajo de desarrollo mínimo.

Parámetros del producto:

1. Fuente de alimentación del bus USB 4,0 sub 5,25 V

2. De fuente de alimentación 3,0 a 3,6 V, voltaje de E/S 1,8 V a VDD

3. Temperatura del ambiente de trabajo: – 40 ℃ ~ 85 ℃

4. En el circuito de reinicio del chip, regulador de voltaje en el chip: salida de 3,45 V

5. Cumple con la especificación USB 2,0 estándar; velocidad completa (12mbps)

6. Admite el estado de suspensión USB a través del PIN de suspensión

7. ROM programable desechable integrada de 194 bytes para almacenar información personalizada del producto

Búfer DE DATOS SMBus de 8.512 bytes, Dirección de dispositivo de Velocidad de reloj configurable, valor de 7 bits, es decir. Dirección del dispositivo esclavo de cp2112

9. API desde Windows, MAC y Linux HID a la biblioteca SMBus para un rápido desarrollo de aplicaciones, especificación de interfaz de acceso abierto.

10.8gpios se puede configurar como entrada/salida y drenaje abierto/tipo Push-pull, para la salida de reloj configurable de equipos externos de 48MHz a 94kHz, LED de conmutación de lectura/escritura a dispositivo SMBus

11. Campos de aplicación: Controlador portátil, dongle USB, grabación de datos
