MÓDULO PCF8591

Descripción:

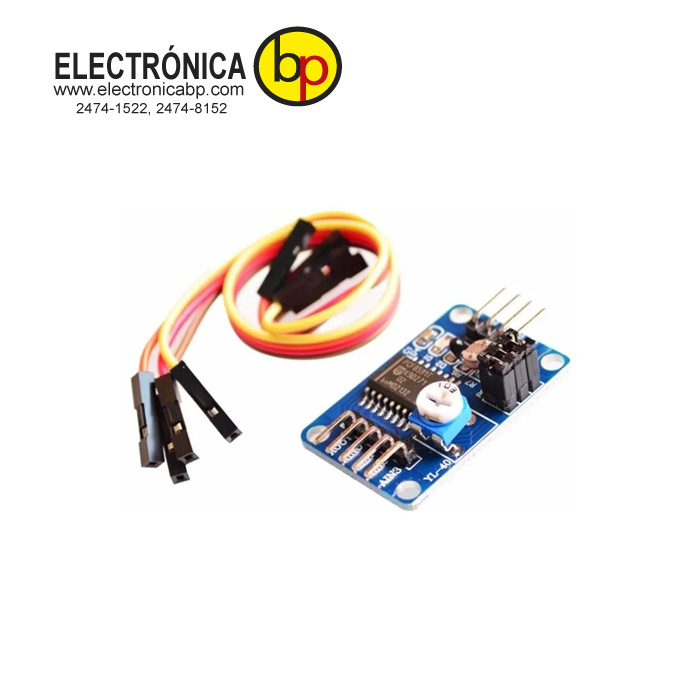

El módulo se compone de:
A PCF8591 IC en U1.
Un termistor que mide la temperatura en R6.
Una célula fotovoltaica. Esta es una resistencia sensible a la luz en R7.
Un solo potenciómetro a su vez recortador a R3.
Dos LEDs: una roja que se enciende cuando el dispositivo tiene el poder; y una verde que aumenta el brillo de la tensión de salida aumenta.
Tres puentes rojos que se aplican las fuentes de tensión – célula fotovoltaica, termistor, y el potenciómetro, y para los canales de entrada analógica AIN0, AIN1, y AIN3 respectivamente.
pines del conector para I2C (SDA y SCL), VCC y tierra.
pines del conector para el AOUT salida analógica, y pines para cada uno de los tres canales de entrada analógica.
Un cable plano de 4 hilos se incluye con tomas adecuadas para las patillas del conector.
