MÓDULO TCS230

Descripción:

El sensor de color con integrado TCS230 puede filtrar los datos RGB de la fuente de luz y la convierten en una onda cuadrada (50% ciclo de trabajo) con una frecuencia directamente proporcional a la intensidad de la luz de radiación. La frecuencia de salida se puede escalar por uno de los tres valores pre-establecidos a través de dos pines de control de entrada SO y SI, con opciones seleccionables del 2%, 20% y 100% de frecuencia; los pines S2 y S3 sirven para controlar el filtro de RGB.

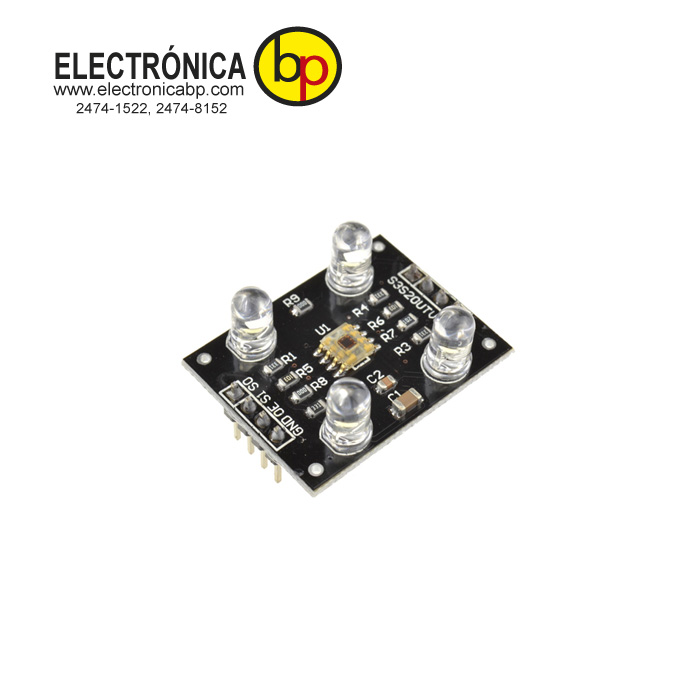

Los pines de entradas y salida permiten ser conectados directamente a un microcontrolador o circuito lógico, incluye 4 LEDs en el PCB para iluminar el objeto a reconocer.

• Voltaje de operación: 5V DC
• Pin de apagado de funciones.
• Error no lineal de 0.2% a 50 kHz.
• Alta Resolución de conversión de la intensidad de luz a frecuencia.
• Módo de bajo consumo de energía.

Categoría:

MÓDULO TCS230
